Как подключить проходной выключатель

Проходной выключатель отличается от обычного выключателя наличием третьего контакта и работает как переключатель.

Как правило, проходной выключатель используется в паре с другим выключателем. Схема подключения проходного выключателя несложная и ее может собрать любой желающий.

Основным достоинством такого выключателя является способность включать и выключать свет из разных мест. Очень комфортно их использовать в длинных коридорах, на лестницах в двухэтажных домах и в спальных комнатах.

Например, в коридоре с обычным выключателем, чтобы выключить свет нужно опять возвращаться к тому же выключателю. Если в коридоре установить два проходных выключателя, то удобство управления светом повышается. При входе в коридор нажимаем на клавишу выключателя и включаем свет. Пройдя коридор нужно выключить свет, для этого нажимаем на клавишу другого проходного выключателя в конце коридора и свет гаснет. То же самое можно делать, если пройти это помещение в обратную сторону.

На лестницах в частных домах один проходной выключатель устанавливают на первом этаже, а второй на втором этаже. Таким образом включить и выключить свет можно будет от любого выключателя.

В спальне один выключатель устанавливают около двери, а другой возле кровати, что позволяет управлять светом из положения лёжа.

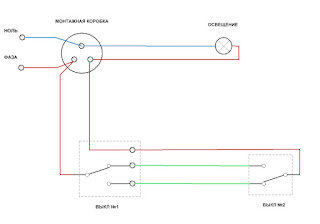

Принцип работы проходного выключателя очень простой. Такие выключатели выполняют функцию переключателей. То есть выключатель направляет электричество с одного контакта на другой контакт. Выключатели используются в паре и подключаются по следующей схеме.

Монтаж проходных выключателей ни чем не отличается от монтажа обычного выключателя. Они устанавливаются в такие же монтажные коробки и используются провода такого же сечения. К каждому выключателю подводят три провода. В зависимости от удобства выполнения электромонтажа, выполнить соединение выключателей можно двумя способами.

Первый вариант заключается в следующем - все соединения выполняются в распределительной коробке. То есть к коробке подходят четыре кабеля. Кабель подачи напряжения, кабель от светильника и два кабеля от проходных выключателей. Провода зачищают от изоляции и соединяют по схеме согласно правилам выполнения электромонтажных работ.

Второй вариант монтажа - это когда два проходных выключателя соединены между собой трёхжильным кабелем. При этом подводить кабель к распределительной коробке от одного выключателя не нужно. Соединение проводов выполняют в коробке одного из переключателей.

Вариант монтажа влияет на объём выполненных работ и на расход монтажного провода. Если распределительная коробка находится между двумя выключателями, то все соединения выполняются в коробке.  При расположении коробки около одного из выключателей, то целесообразнее не вести провод в коробку, а проложить до первого переключателя и выполнить соединение в нём. Таким образом можно сэкономить несколько метров провода и снизить объём работы.

Перед выполнением электромонтажных работ отключите напряжение питания. Соблюдайте технику безопасности и используйте средства индивидуальной защиты от поражения электрическим током.
